供热、石油、天然气等管道的泄漏，不仅会造成资源损失和环境污染，还易引发火灾和爆炸。由于管内介质与环境温度的差异以及泄漏物蒸发造成的温度变化，可以让光纤及时感知，因此伴随管道布置的光纤还能替代工作人员对管道的巡检工作，将泄漏的具体位置及时通知工作人员。

       用分布式感温光缆沿管道敷设，可以探测高压气体泄漏时的低温点或加热液体泄漏时的高温点，能快速定位，指导抢修。

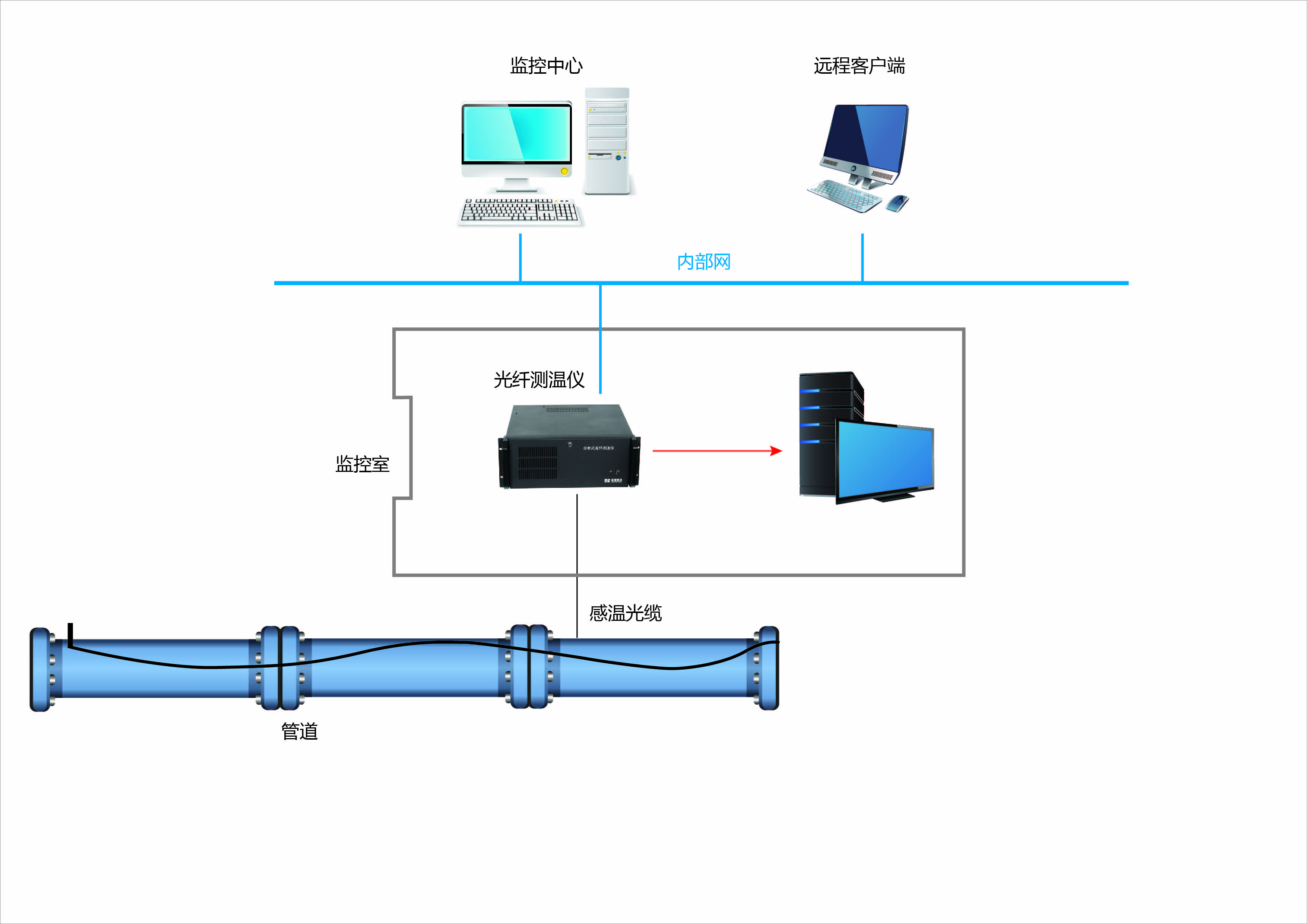

  系统框图

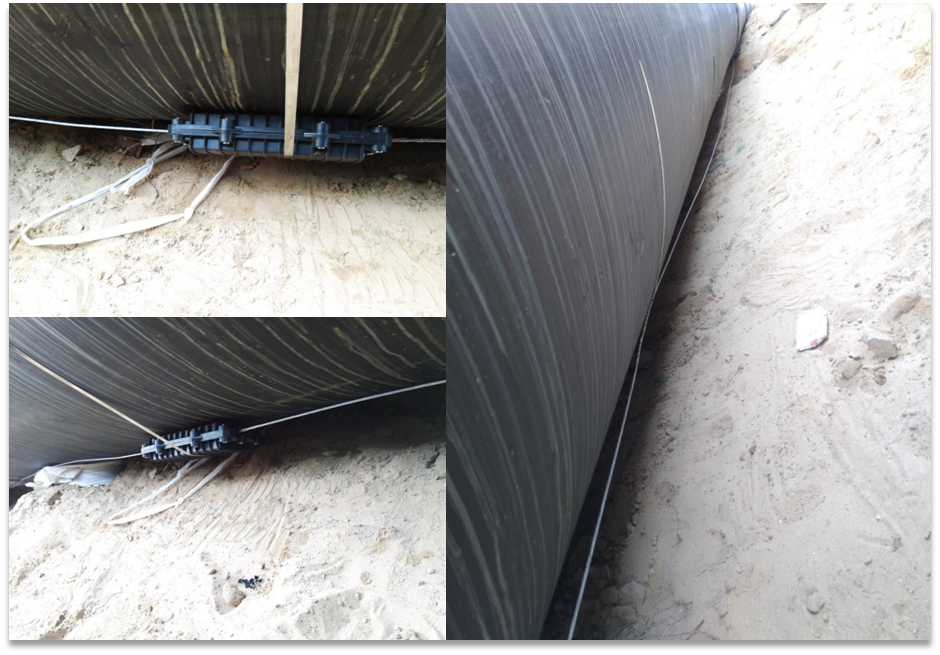

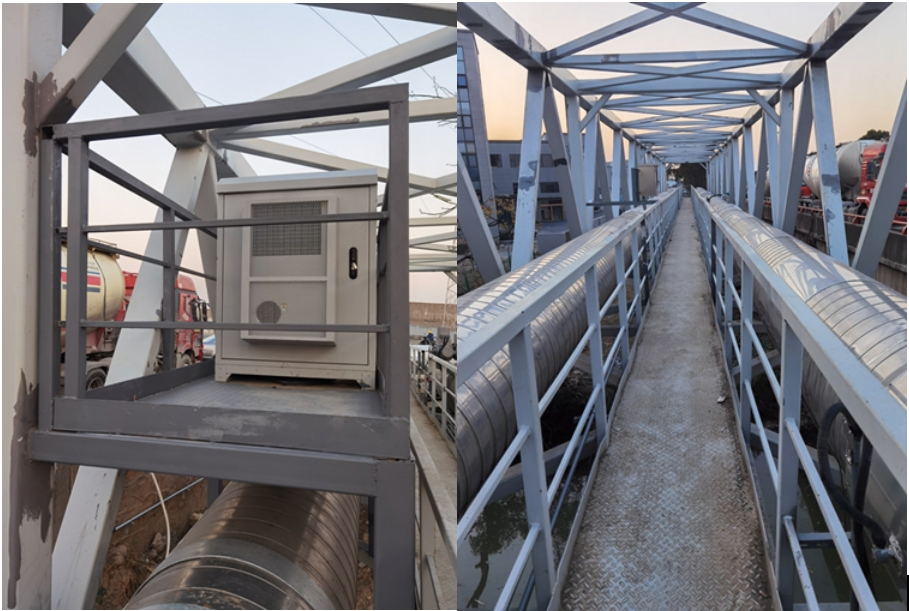

现场施工图

分布式光纤管道泄漏监测系统常见问题：

1. 如何实时发现供热、石油或天然气管道发生泄漏？

本方案采用分布式光纤测温技术，将感温光缆沿管道敷设，对管道沿线的温度变化进行连续监测。

当管道发生泄漏时，泄漏介质可能导致周围环境出现与正常运行状态不同的温度变化。系统通过分析沿线温度分布及异常变化，可以及时发现疑似泄漏区域并进行报警，为运维人员进一步确认和处理提供依据。

对于长距离管线，这种连续在线监测方式可以减少仅依靠周期性人工巡检发现泄漏的局限。

2. 分布式光纤测温系统为什么能够发现管道泄漏？

其核心原理是利用管道泄漏后产生的温度异常。

管内输送介质与管道周围环境通常存在一定温度差异。当介质发生泄漏后，会改变泄漏点附近的温度分布。

例如，高压气体泄漏可能形成明显的低温异常，而热水、热介质等加热液体泄漏则可能形成高温异常。

沿管道敷设的感温光缆可以连续感知这些温度变化，系统通过分析异常温度的位置和变化趋势，对疑似泄漏事件进行识别和定位。

3. 管道发生泄漏后，系统能够定位具体泄漏位置吗？

可以。

分布式光纤测温系统不仅能够监测管道沿线是否出现异常温度，还可以根据异常温度在感温光缆上的位置，判断疑似泄漏发生的区域。

发现异常后，系统可以向运维人员提供位置参考，帮助快速缩小现场排查和开挖范围，为后续抢修提供依据。

实际定位效果与设备配置、光缆敷设方式、现场环境以及泄漏产生的温度特征等因素有关。

4. 地下供热管道发生泄漏，光纤能够监测到吗？

可以根据具体管道结构和现场条件设计地下管道泄漏监测方案。

供热管道发生热水或高温介质泄漏后，会改变管道周围的温度场。沿管道合理敷设的感温光缆可以持续监测这些温度变化，并根据异常温升的位置判断疑似泄漏区域。

对于地下供热管道，需要综合考虑管道埋深、保温结构、土壤条件、光缆与管道的位置关系以及运行温度等因素，确定感温光缆的敷设方案和报警参数。

5. 天然气等高压气体管道泄漏也能通过温度监测发现吗？

可以根据输送介质、压力以及现场环境等条件进行评估。

高压气体发生泄漏时，泄漏区域可能产生明显的温度变化。分布式感温光缆可以对管道沿线进行连续温度监测，当某一区域出现符合泄漏特征的异常低温变化时，系统可以对异常区域进行识别和定位。

实际监测效果需要结合气体种类、管道压力、管道结构、光缆安装位置及现场环境进行具体分析。

6. 分布式光纤泄漏监测与传统人工巡检相比有什么区别？

人工巡检通常按照一定周期检查管道状态，是否能够及时发现泄漏会受到巡检周期、管线长度、现场环境以及泄漏位置等因素影响。

分布式光纤泄漏监测则可以沿管道进行连续在线温度监测。当某一位置出现异常温度变化时，系统可以自动发现异常并提供位置参考。

连续监测 → 自动报警 → 泄漏定位 → 定向现场核查

从而提高长距离管线的异常发现和抢修效率。

7. 小泄漏刚发生时，系统能不能及时发现？

能否及时发现，与泄漏量、介质温度或压力、管道结构、保温层、环境温度、光缆位置以及系统参数等多种因素有关。

一般来说，泄漏造成的温度异常越明显，越有利于系统识别。

对于需要重点发现早期或较小泄漏的项目，应在方案设计阶段明确检测目标，并结合管道运行工况、光缆安装方式和现场环境确定设备配置及报警策略。

对于要求较高的项目，还可以通过现场测试验证监测效果。

8. 管道正常运行时本身存在温度变化，会不会造成误报警？

管道运行过程中可能受到启停、流量变化、环境温度变化、季节变化以及其他因素影响，因此泄漏监测不能简单采用“温度变化就报警”的方式。

实际项目需要结合正常运行状态建立相应的温度监测和报警策略，并综合考虑温度值、温度变化趋势、异常区域及持续时间等因素。

通过现场调试和运行数据积累，可以进一步优化报警参数，减少正常工况变化造成的非目标报警。

9. 夏季和冬季环境温度变化会影响泄漏监测吗？

环境温度是管道泄漏监测方案设计时需要考虑的重要因素之一。

分布式光纤系统监测的是整条管线沿线的温度分布及其变化，因此在实际应用中，需要结合当地气候条件、季节变化、管道正常运行温度以及历史监测数据设置相应的报警策略。

对于供热管网等季节性运行特征明显的项目，还可以根据不同运行阶段优化监测参数。

10. 已经投入运行的管道还能加装分布式光纤泄漏监测系统吗？

可以根据现有管道结构和现场施工条件进行评估。

对于已经投入运行的供热、石油、天然气等管道，需要了解管道敷设方式、埋深、保温结构、沿线路由、可施工空间以及是否已经存在可利用的光纤资源。

在此基础上，可以评估现有光纤是否能够满足监测要求，或者是否需要重新敷设专用感温光缆，并进一步确定设备配置和施工方案。

因此，既有管道也可以进行泄漏在线监测改造，但需要根据现场条件进行针对性设计。

11. 已经随管道铺设的光缆可以直接用于泄漏监测吗？

需要根据现有光缆的类型、结构、敷设位置、与管道之间的位置关系、可用纤芯以及线路损耗等条件进行评估。

对于温度型泄漏监测而言，光纤是否能够有效感知泄漏产生的温度变化非常重要。因此，并不是“管道旁边有光纤”就一定能够直接达到预期监测效果。

对于既有项目，建议首先提供管道和光缆资料，由技术人员评估现有光纤资源的利用条件；如果不能满足要求，则需要设计专用感温光缆的敷设方案。

12. 感温光缆应该安装在管道什么位置？

感温光缆的安装位置需要根据管道类型、输送介质、保温结构、埋设方式以及预期泄漏特征进行设计。

方案设计的核心，是使泄漏产生的温度异常能够有效传递至感温光缆，同时兼顾施工、机械保护和长期运行可靠性。

因此，不同的供热管道、油气管道和其他工业管线可能采用不同的光缆敷设方式，不建议在不了解现场条件的情况下采用统一安装位置。

13. 一套分布式光纤系统可以监测多长的管道？

分布式光纤测温技术适合长距离管线的连续温度监测，但具体单套系统的监测距离需要根据设备型号、光纤线路、光损耗、空间分辨率、定位要求以及项目现场条件确定。

对于距离较长的供热、石油、天然气等管线，可以结合管网结构、设备安装位置、光纤资源和重点风险区域进行系统化设计。

因此，实际项目中不仅需要考虑“能够监测多少公里”，还需要同时考虑泄漏识别和定位效果。

14. 管道泄漏报警后，如何帮助抢修人员快速找到故障点？

分布式光纤泄漏监测的一个重要价值，就是将异常温度与沿管道的位置对应起来。

当系统发现疑似泄漏产生的异常温度后，可以提供相应的报警位置，使运维人员不必仅依靠大范围人工排查寻找泄漏点。

结合管线 GIS、现场标识或其他管网管理信息，可以进一步帮助抢修人员确定异常管段并开展现场核查，从而缩小排查和开挖范围，提高抢修效率。

15. 分布式光纤泄漏监测系统可以接入现有管网监控平台吗？

可以根据客户现有平台、通信方式和接口条件进行系统集成设计。

例如，可以将泄漏报警、异常位置及相关监测信息接入现有的管网监控、GIS 或综合管理平台，使管理人员在统一的平台中查看管道运行和异常报警情况。

具体接口和联动方式需要根据客户现有系统及项目要求确定。

16. 安装分布式光纤泄漏监测系统后，还需要人工巡检吗？

分布式光纤系统可以显著提高长距离管道的连续在线监测能力，但通常更适合作为现有管网安全管理体系的重要组成部分，而不是简单替代所有人工工作。

系统可以持续监测沿线温度变化，在发现疑似泄漏后自动报警并提供位置参考；运维人员再根据报警信息进行针对性的现场核查和处置。

这样可以把传统的“沿整条管线寻找问题”转变为“系统发现异常后有目标地检查异常管段”。

17. 哪些管道更适合采用分布式光纤泄漏监测系统？

该方案尤其适合距离较长、泄漏风险较高、需要连续在线监测，或者发生泄漏后可能造成较大资源损失、安全风险和环境影响的管线。

例如供热管道、石油管道、天然气管道以及其他具有明显介质与环境温差、适合通过温度异常识别泄漏的工业输送管线。

是否适合采用分布式光纤测温方案，还需要结合输送介质、运行温度、压力、管道结构、敷设方式和预期泄漏特征进行具体评估。

18. 如何判断我的管道是否适合采用分布式光纤泄漏监测？

方案设计前，建议提供管道用途、输送介质、管道长度、管径、运行温度及压力、管道埋深、保温结构、沿线环境以及现有光缆情况等基本资料。

同时还需要明确客户最希望解决的问题，例如早期泄漏发现、泄漏定位、长距离无人值守监测，或者与现有 GIS、管网监控平台进行联动。

根据这些信息，可以进一步评估泄漏产生的温度特征、感温光缆敷设方式、分布式光纤测温设备配置以及报警策略，并制定针对具体管道项目的泄漏监测方案。
