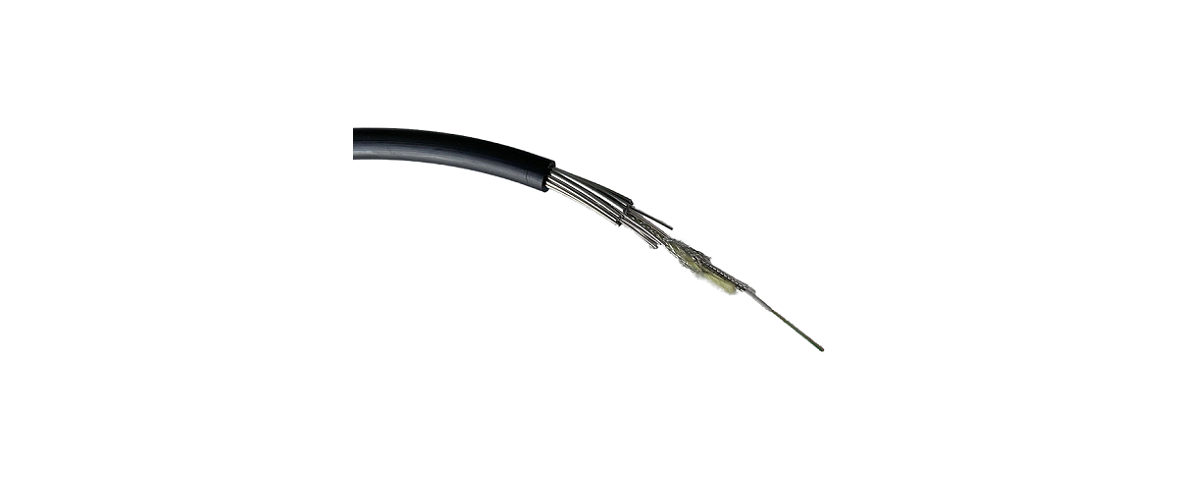

双层钢绞丝地埋传感光缆

双层钢绞丝配合PE外护套，具有极高的抗拉、抗压强度，适用于热力管道、蒸汽管道等现场泄漏、振动监测

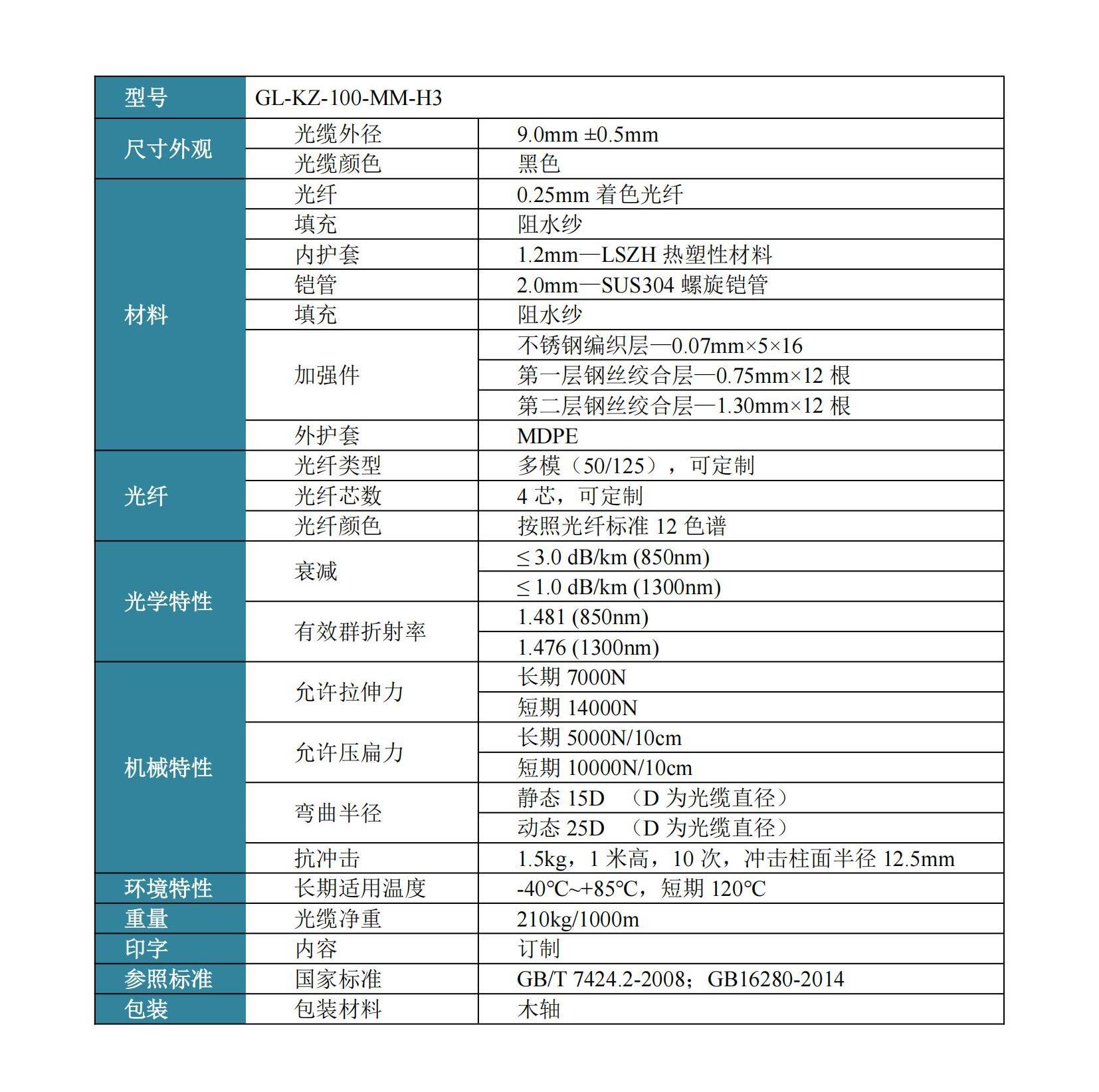

技术参数

双层钢绞丝地埋传感光缆

类别	参数项目	技术指标
尺寸外观	光缆外径	9.0mm ±0.5mm
尺寸外观	光缆颜色	黑色
材料	光纤	0.25mm着色光纤
	填充	阻水纱
	内护套	1.2mm—LSZH热塑性材料
	铠管	2.0mm—SUS304螺旋铠管
	填充	阻水纱
	加强件	不锈钢编织层—0.07mm×5×16；第一层钢丝绞合层—0.75mm×12根；第二层钢丝绞合层—1.30mm×12根
	外护套	MDPE
光纤	光纤类型	多模（50/125），可定制
	光纤芯数	4芯，可定制
	光纤颜色	按照光纤标准12色谱
光学特性	衰减	≤3.0dB/km（850nm）；≤1.0dB/km（1300nm）
光学特性	有效群折射率	1.481（850nm）；1.476（1300nm）
机械特性	允许拉伸力	长期7000N；短期14000N
	允许压扁力	长期5000N/10cm；短期10000N/10cm
	弯曲半径	静态15D（D为光缆直径）；动态25D（D为光缆直径）
	抗冲击	1.5kg，1米高，10次，冲击柱面半径12.5mm
环境特性	长期适用温度	-40℃~+85℃，短期120℃
重量	光缆净重	210kg/1000m
印字	内容	订制
参照标准	国家标准	GB/T 7424.2-2008；GB16280-2014
包装	包装材料	木轴
