大型结构监测是光纤光栅传感器应用最活跃的领域之一，力学参量的测量对于桥梁、矿井、隧道、大坝、建筑物等维护和健康状况监测是非常重要的。通过测量上述结构的应变分布，可以预知结构局部的载荷及健康状况。光纤光栅传感器可以贴在结构的表面或预先买入结构中，对结构同时进行健康监测、冲击检测、形状控制和振动阻尼检测等，以监视结构的缺陷情况。

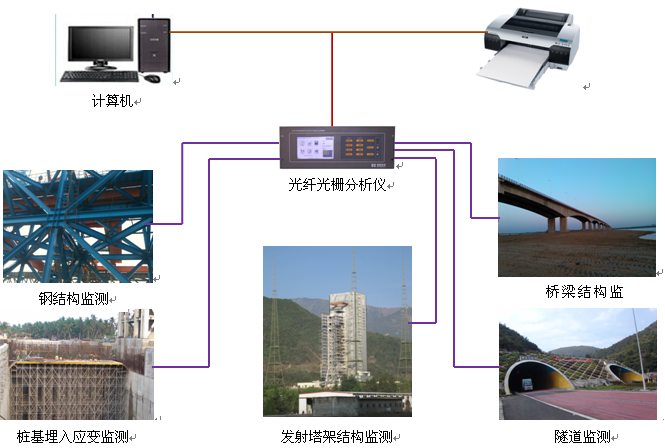

系统框图

应用领域

桥梁、大坝等结构表面应变监测或钢筋埋入式应变监测；
钢结构表面应变健康监测；
航空航天、船舶结构健康监测；
矿井、隧道、滑坡、桩基等应变、位移、压力健康监测；

FAQ

1：与传统电阻应变片或振弦式传感器相比，光纤光栅方案的核心优势是什么？

光纤光栅传感器具有本质安全（无电火花风险，适用于矿井/隧道等防爆场景）、抗电磁干扰、耐腐蚀、可远距离传输（单根光纤串联数十个测点，减少线缆敷设量）以及多参量同步测量（应变、温度、位移、压力）等核心优势。尤其在大跨度桥梁、水电站大坝等强电磁、高湿度、需长期免维护监测的场景下，其 10 年以上的工作寿命和极低漂移率，综合拥有成本（TCO）显著低于需频繁更换的传统电类传感器。


2：系统支持哪些安装方式？新建结构与在役结构分别如何部署？

系统支持两种主流安装方式：

• 预埋式：适用于新建工程（如大坝混凝土浇筑、桥梁节段预制、桩基施工），传感器提前布设于钢筋笼或模板内，与结构共同受力，数据最能反映内部真实状态；

• 表面贴装式：适用于在役结构（如既有钢结构桥梁、运营隧道衬砌、老旧建筑），通过专用夹具或胶粘剂安装，施工快捷且不影响结构正常运营。 两种方式的安装工艺均经过多个工程验证，可在不削弱结构承载力的前提下完成部署。



3：单台光纤光栅分析仪最多可带多少测点？多参量（应变+温度+位移）能否共用一套主机？

 单台主机通过波分复用（WDM）与时分复用（TDM）技术，单通道可串联 15~20 支光栅传感器，整机通常支持 8~16 通道，单台设备即可覆盖数百个测点。应变、温度、位移、压力等不同类型传感器可灵活混接于同一台分析仪，通过软件端自动识别光栅中心波长与标定系数，实现多物理量一体化采集，无需为每种参数单独配置采集设备。

4：系统在恶劣环境下的长期稳定性如何？是否有相关工程验证？

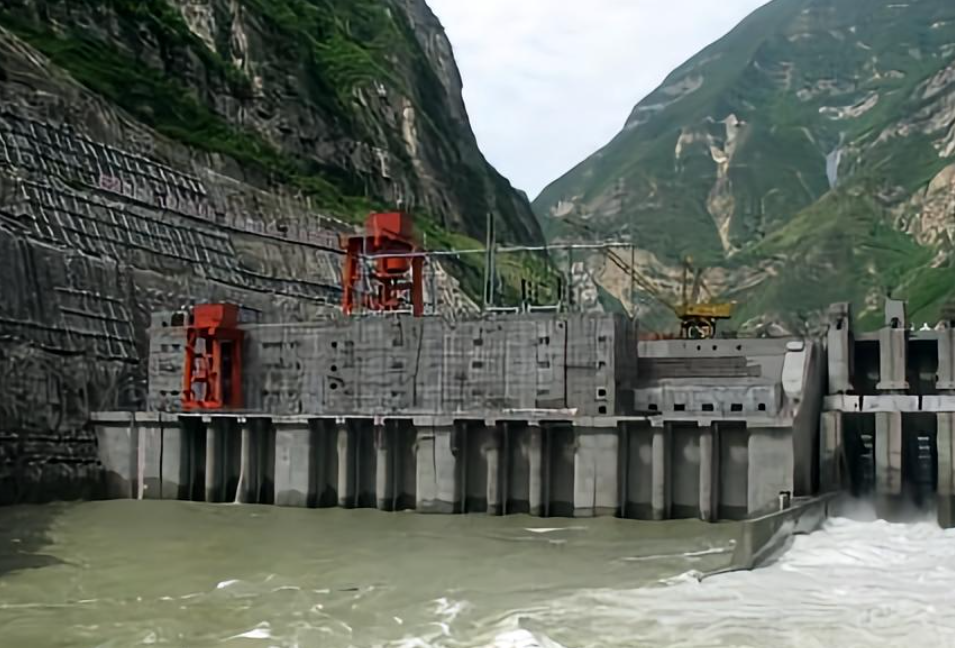

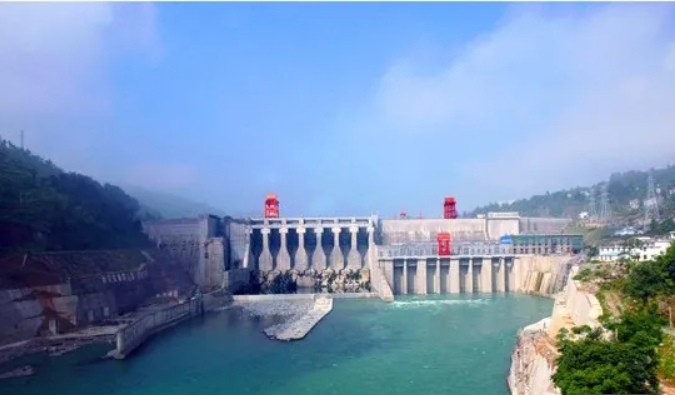

光纤光栅传感器为无源器件，无零点漂移，且采用不锈钢或复合材料封装，已通过高湿热、盐雾、冻融循环等环境试验。实际工程案例中，贵州沙坨水电站、四川深溪沟水电站的大坝监测系统已持续运行多年，数据漂移率低于工程测量规范要求；隧道与基坑监测项目亦验证了系统在潮湿、粉尘环境下的可靠性。

5：监测数据如何与业主现有的结构健康监测平台或 BIM 系统对接？

光纤光栅分析仪支持 TCP/IP、RS485/RS232、4G/5G 无线等多种通讯接口，可将原始波长数据或经解算后的物理量（应变、温度等）以标准 Modbus、MQTT、JSON 格式实时上传。我们提供 SDK 开发包与二次开发接口，便于将数据无缝接入业主已有的健康监测云平台、BIM 可视化系统或政府监管平台，实现多源数据融合与统一展示。

6：系统能否实现自动化预警？预警阈值如何设定？

 支持。配套监测软件可对每个测点独立设定多级预警阈值（如黄色预警、橙色报警、红色紧急报警），支持基于绝对值、变化速率、累积变化量等多维度判据。当结构应变、位移或温度异常超过阈值时，系统可通过短信、邮件、声光报警、平台弹窗等方式自动推送至管理人员手机端，满足《建筑与桥梁结构监测技术规范》对结构安全预警的时效性要求。

 7：对于大跨度桥梁或特长隧道，测点分布广、距离远，信号衰减如何解决？

光纤传输损耗极低（约 0.2 dB/km），单根传感光缆在无中继条件下可传输数公里至十余公里，天然适合大跨度桥梁全桥布设、特长隧道纵向连续监测。对于超长距离场景，可通过光纤放大器（EDFA）或采用弱反射光栅阵列技术进一步延伸传输距离，确保远端测点信号信噪比满足解调精度要求。

8：系统的测量精度与采样频率能否满足动态监测需求（如车辆荷载、地震响应、风振）？

静态应变测量精度可达 ±1 με（微应变），温度分辨率 0.1℃。对于动态需求（如桥梁车辆荷载识别、结构风振、地震动响应），高端型号分析仪支持 kHz 级采样频率，可完整捕捉结构在动荷载下的瞬态响应。客户可根据项目需求选择静态监测型或动静兼顾型主机，避免为低频场景过度配置高频硬件。

 9：项目整体实施周期大概多久？是否会影响主体工程施工进度？

 以一座中型桥梁为例，从传感器布设、光缆熔接、设备调试到平台上线，监测系统的实施周期通常与主体结构施工同步穿插进行，预埋工作不占关键线路工期。表面贴装类项目可在结构运营期间分阶段实施，单点安装耗时短，无需封闭交通或停工。我们提供从方案设计、现场指导到系统联调的全流程技术支持，确保监测系统工程与主体工程进度协调一致。

10：后期运维成本如何？传感器损坏后是否便于更换或增补测点？

光纤光栅传感器为无源器件，无老化电子元件，日常仅需定期清洁光纤接头、检查光缆保护层完整性，运维工作量极低。若个别测点因外部机械损伤失效，由于传感器采用串联拓扑，可通过 OTDR（光时域反射仪）快速定位故障点；对于表面贴装式测点，可单独更换传感器并重新标定，无需整体拆除线路。系统亦支持后期在预留光缆上灵活增补新测点，具备良好的可扩展性。
