测振防挖掘系统利用顺管道铺设的传感光缆，实现对管线进行有效的实时监测，及时对管道沿线的破坏行为（如人工挖掘、机械挖掘等）进行及时识别、迅速定位及报警，利用分布式光纤测振系统对该管线进行实时监测，并由综合监控平台和监控设备返送实时报警信息。

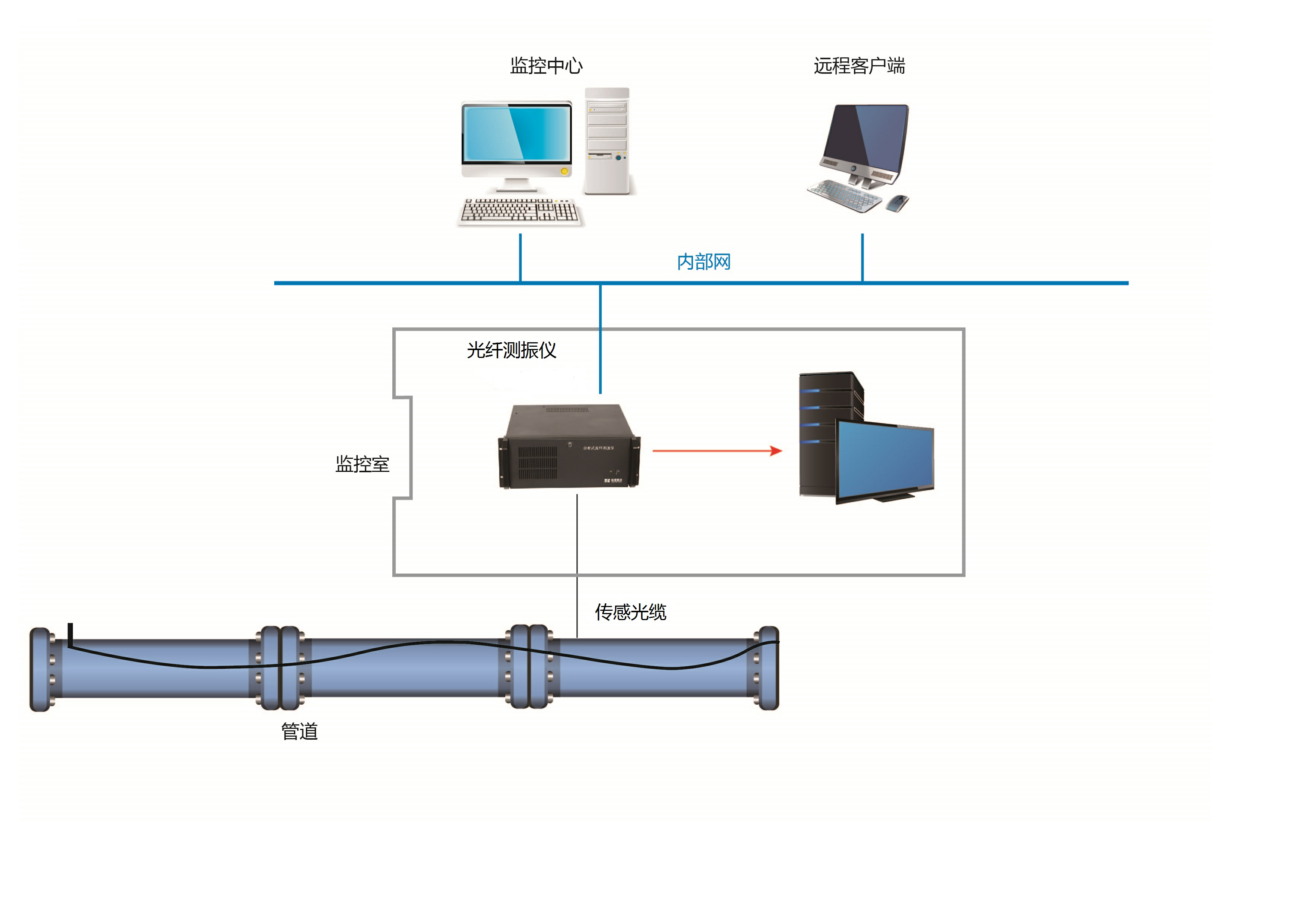

系统框图

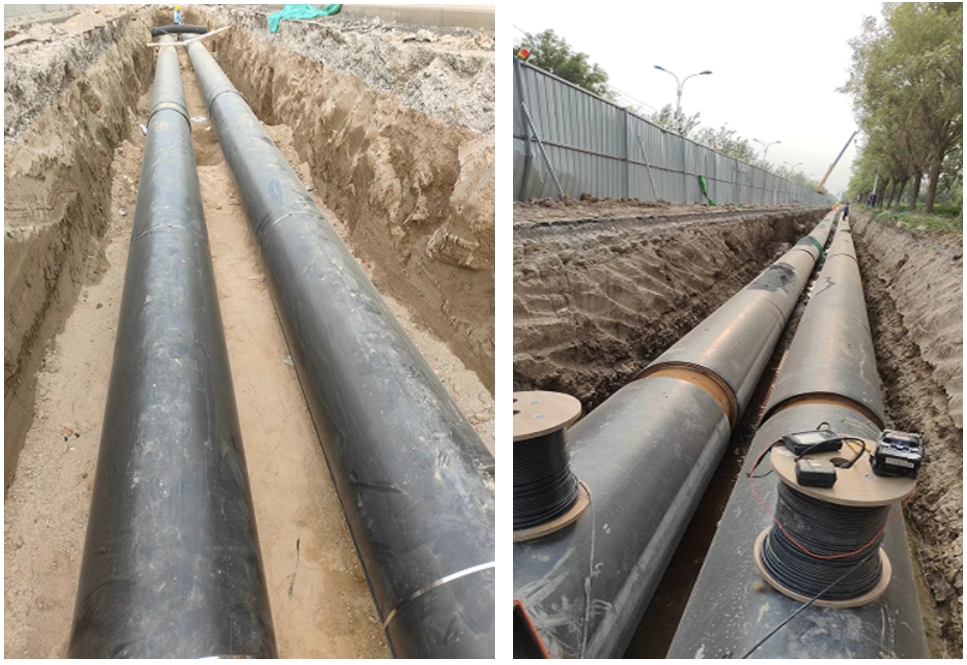

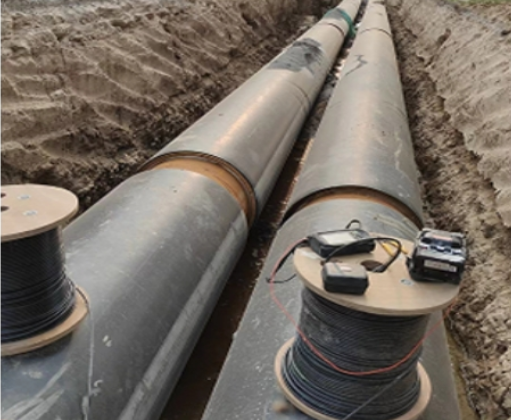

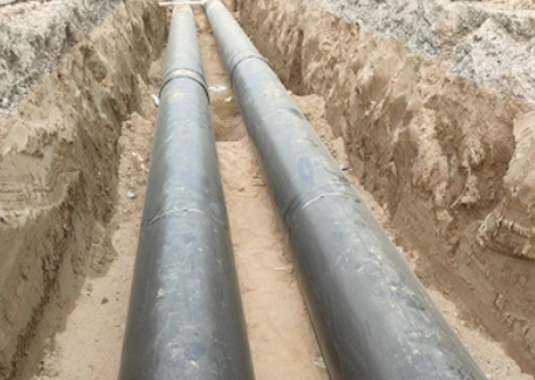

现场施工图

管道光纤测振防挖掘系统常见问题:

1. 如何及时发现管道附近的人工挖掘和机械施工？

本方案采用分布式光纤测振系统，利用沿管道铺设的传感光缆，对管道沿线产生的振动信号进行连续监测。

当管道附近出现人工挖掘、挖掘机施工或其他可能威胁管道安全的作业时，会产生相应的振动信号。系统通过传感光缆采集并分析这些异常振动，在符合设定的报警条件时及时发出预警，并提供异常位置参考，帮助管线管理人员尽快进行现场核查。

2. 为什么管道需要安装防挖掘监测系统？

长距离管道经过的区域较广，沿线可能涉及道路施工、市政工程、建筑施工、农田作业等多种外部活动。仅依靠人工巡线，很难持续掌握整条管线周边发生的施工行为。

管道光纤测振防挖掘系统可以对管线进行连续在线监测，当沿线出现可能威胁管道安全的挖掘或机械施工行为时及时报警，使管道安全管理从定期巡查进一步转变为主动监测和异常预警。

3. 系统能够在挖掘机真正挖到管道之前报警吗？

防挖掘系统的主要价值就是尽可能提前发现管道附近具有威胁性的施工振动，而不是等到管道已经被挖破后再发现事故。

当挖掘机、破碎设备或其他机械施工在管道附近作业并产生可识别的振动信号时，传感光缆可以感知这些变化，系统经过分析后对符合报警条件的事件进行预警。

实际能够提前多远、提前多长时间发现，需要结合施工设备、施工方式、管道埋深、光缆位置、地质条件和系统参数等具体判断。

4. 管道附近出现挖掘行为后，系统能够定位施工位置吗？

可以。分布式光纤测振系统不仅用于检测异常振动，还可以根据异常信号在传感光缆上的位置，对事件发生区域进行定位。

当管道沿线出现符合报警条件的挖掘或机械施工行为后，系统可以提供相应的位置参考，并通过综合监控平台反馈报警信息，帮助管线管理人员快速缩小现场排查范围。

5. 系统可以识别哪些可能威胁管道安全的施工行为？

本方案主要针对管道沿线可能产生明显振动的第三方施工或破坏行为，例如人工挖掘、机械挖掘以及其他可能对地下管线造成威胁的施工作业。

不同施工工具和作业方式产生的振动特征并不完全相同，因此实际项目需要根据主要防范对象、现场环境及背景振动情况进行系统配置和现场调试。

6. 系统能区分人工挖掘和挖掘机施工吗？

人工挖掘和机械挖掘产生的振动在强度、频率、持续时间和变化规律等方面可能存在差异。

分布式光纤测振系统可以连续采集沿线振动信号，并通过信号分析和相应的识别规则判断异常事件。

实际项目中，应根据现场环境和需要重点防范的施工类型进行参数设置和调试，以提高目标事件的识别能力。

7. 车辆经过、人员走动会不会导致防挖掘系统频繁误报？

道路车辆、人员活动、正常机械运行以及其他环境振动都有可能被传感光纤感知，因此防挖掘系统不能简单地采用“检测到振动就报警”的方式。

项目实施时，需要分析管道沿线的背景振动环境，并结合振动强度、频率、持续时间、发生位置等特征设置相应的识别和报警规则。

对于靠近公路、铁路、厂区等振动环境复杂的管段，可以根据现场实际情况进行针对性的参数设置和调试，以减少非目标事件产生的干扰。

8. 管道靠近公路、铁路或施工区域，还能使用光纤防挖掘系统吗？

可以进行针对性的项目评估。

这类区域通常存在较多背景振动，因此方案设计的重点不仅是“能否检测到振动”，更重要的是如何识别需要关注的异常施工行为。

项目实施前可以对现场主要振动源、管道位置、传感光缆位置以及重点防范事件进行分析，再针对不同区域设置监测和报警策略。

9. 地下管道埋得比较深，还能监测到地面的挖掘行为吗？

是否能够有效监测，与管道埋深、传感光缆埋设位置、光缆与施工区域之间的距离、土壤及地质条件、施工机械类型和振动强度等因素有关。

机械挖掘产生的振动可以通过地层传播，并被附近的传感光缆感知。因此对于地下管道防挖掘项目，需要结合实际埋深、光缆位置和现场环境进行系统设计。

对于条件复杂的项目，可以通过现场测试进一步确定监测效果和报警参数。

10. 已经建成运行的管道可以加装光纤防挖掘系统吗？

可以根据现有管道和光纤资源进行评估。

如果管道沿线已经铺设了符合系统要求的光缆或具备可利用的光纤资源，可以首先评估现有光纤的位置、长度、纤芯情况、接续情况和光损耗等条件。

如果没有可利用的光纤，则需要结合管线路由和现场施工条件设计传感光缆的敷设方案。

因此，已经投入运行的管道并不意味着无法部署防挖掘监测系统，关键是需要根据现有条件确定合适的改造方案。

11. 已有通信光缆能否直接用于管道防挖掘监测？

需要根据现有光缆的实际情况进行评估。

主要需要确认光缆与管道的位置关系、光缆结构、可用纤芯、线路长度、接续情况和光损耗，同时还要判断现有光缆所在位置能否有效感知目标施工行为产生的振动。

如果现有光纤资源满足监测要求，就有可能减少重新敷设传感光缆的工程量；如果位置或传感条件不满足要求，则需要设计新的传感光缆敷设方案。

12. 传感光缆应该距离管道多远安装？

没有一个适用于所有管道项目的固定距离。

传感光缆的位置需要综合考虑管道埋深、地质条件、光缆敷设方式、主要防范的施工类型以及预期监测效果。

防挖掘系统真正需要考虑的并不是“光缆距离管道多少米”这一个参数，而是如何让传感光缆有效感知可能威胁管道安全的施工振动，同时兼顾定位、施工和长期运行要求。

因此应根据现场条件进行具体设计。

13. 光纤防挖掘系统可以监测多长的管道？

分布式光纤测振技术适合长距离、连续性管线的安全监测。

具体单套系统能够监测的距离，需要根据设备型号、光纤线路条件、光损耗、系统配置、定位要求以及需要识别的目标事件等因素确定。

对于距离较长的热力、油气、市政或其他输送管线，可以根据管线路由、光纤资源和重点风险区域进行整体方案设计。

14. 系统发现疑似挖掘行为后，报警信息如何通知管理人员？

本方案可以通过综合监控平台和相关监控设备反馈实时报警信息。

当系统检测到符合报警条件的异常振动事件后，可以将异常事件及位置等信息提供给监控人员，帮助其判断异常发生区域，并根据管线安全管理流程进行现场核查和处置。

具体报警方式和系统联动方式，可以根据项目现有监控平台及接口要求进行设计。

15. 光纤防挖掘系统可以与 GIS、视频监控或现有管网平台联动吗？

可以根据客户现有系统和接口条件评估集成方案。

例如，当光纤测振系统发现管道某一区域出现疑似挖掘事件后，可以将报警位置和事件信息传送至综合监控平台，并进一步与 GIS、视频监控或其他管网管理系统结合。

这样可以形成：

异常振动发现 → 事件识别 → 位置确定 → 平台报警 → 视频/现场复核 → 人员处置

从而提高长距离管线异常事件的处理效率。

16. 安装了光纤防挖掘系统后，还需要人工巡线吗？

光纤防挖掘系统可以显著增强管道的连续在线监测能力，但更合理的应用方式是与现有巡线和应急处置体系配合，而不是简单理解为完全取消人工巡线。

系统负责持续监测沿线异常振动，并在发现疑似施工事件后提供报警和位置参考；管理人员则可以根据报警信息进行视频复核、现场检查和后续处置。

因此，可以形成：连续在线监测 + 有目标的现场巡查

减少完全依赖人工沿整条管线周期性排查的压力。

17. 哪些管道项目更适合安装光纤测振防挖掘系统？

该系统尤其适合距离较长、地下敷设、沿线第三方施工活动较多，或者管道一旦遭到外力破坏可能造成较大安全和经济损失的项目。

例如热力管道、油气管道、市政输送管线以及其他需要进行长距离外部施工风险监测的地下管线，都可以根据具体现场条件评估采用分布式光纤测振防挖掘方案。

18. 如何判断我的管道是否适合部署光纤防挖掘系统？

方案设计前，建议首先明确管道长度、管径、埋深、管线路由、沿线地质环境、主要第三方施工风险以及现有巡线和监控方式。

如果已经有随管道敷设的光缆，还需要提供光缆路由、与管道的位置关系、纤芯资源、接续情况及线路长度等资料。

技术人员可以根据这些信息评估现有光纤是否可以利用，以及如何配置分布式光纤测振设备、监测区域、报警规则和综合监控平台，从而制定针对具体管道项目的防挖掘监测方案。
