“光纤光栅阵列应变监测技术”(弱光栅系统)，通过固定在井筒、罐道的密集光纤光栅阵列应变传感器，对井筒、罐道变形情况进行实施监测，针对安全隐患及时预警、报警，有效杜绝安全生产事故的发生。

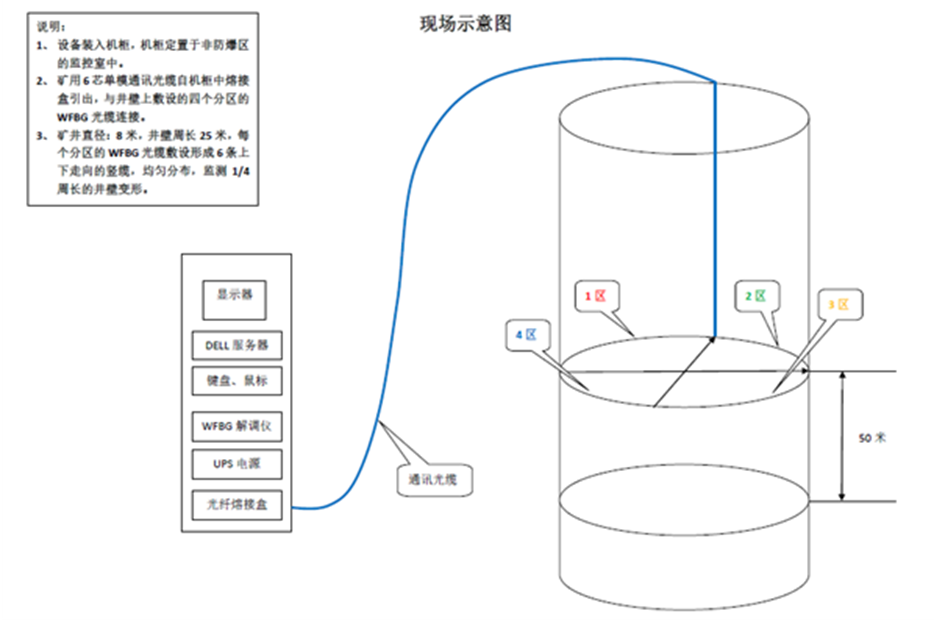

系统框图

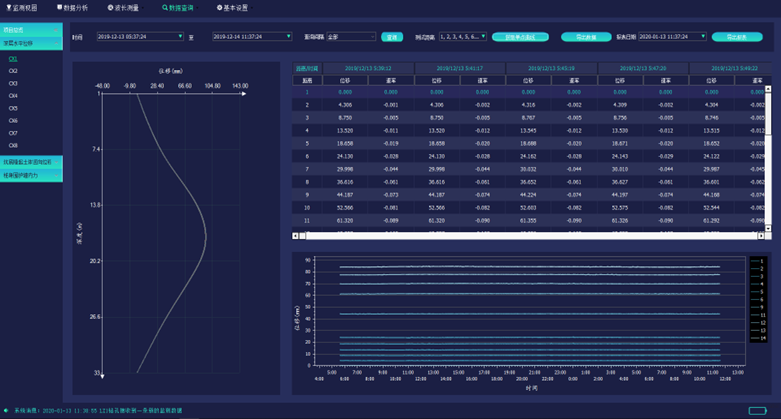

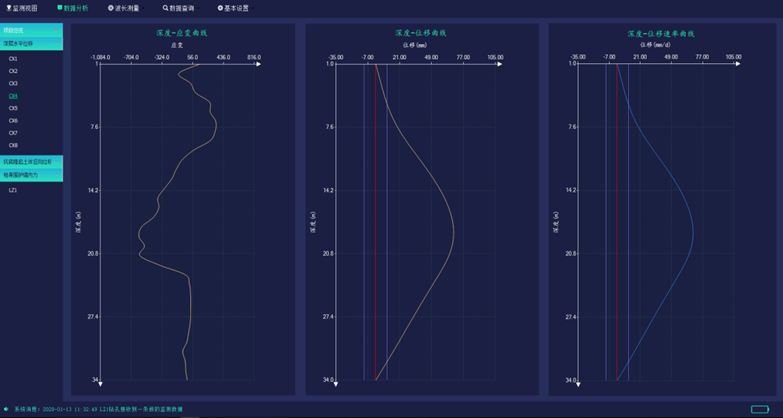

现场软件图

光栅阵列井筒、罐道变形监测系统常见问题：

1. 为什么煤矿井筒和罐道需要进行连续变形监测？

井筒和罐道是矿井提升系统的重要组成部分，其结构状态直接关系到提升设备的安全运行。

在长期运行过程中，井筒和罐道可能受到地层变化、结构受力、设备运行以及其他因素影响而发生变形。如果变形不能及时发现，可能进一步影响提升容器运行状态和矿井安全。

通过在井筒、罐道布置密集的光纤光栅阵列应变传感器，可以持续监测结构变化，及时发现异常，为检查、维护和安全处置提供依据。

2. 如何及时发现罐道发生变形？

本方案将密集的光纤光栅阵列应变传感器固定在罐道等需要重点监测的位置，对结构应变变化进行连续监测。

当罐道某一区域的结构状态发生变化并引起相应的应变异常时，系统可以记录这些变化，并根据设置的监测和报警条件进行预警。

相比主要依靠周期性人工检查，连续在线监测可以帮助管理人员掌握罐道结构状态随时间的变化。

3. 系统能够判断井筒或罐道具体哪个位置发生异常吗？

可以通过合理设计传感器布置位置和监测区域，对不同位置的监测数据进行对应。

由于系统采用密集的光纤光栅阵列传感器，可以获得多个位置的应变变化信息。

当某一区域出现异常变化时，可以结合传感器位置和井筒、罐道结构资料判断异常区域，为后续人工检查和维修提供位置参考。

4. 为什么不能只靠人工定期检查罐道变形？

人工检查仍然是矿井安全管理的重要组成部分，但周期性检查只能反映检查时的结构状态。

如果两次检查之间出现新的异常，或者某些变形处于持续发展过程中，仅依靠定期检查可能难以及时掌握其变化趋势。

在线监测可以持续记录井筒和罐道不同位置的应变变化。当发现异常后，再安排人员进行有针对性的现场检查，可以提高检查和维护工作的针对性。

5. 已经进行罐道几何尺寸检测，还有必要监测应变吗？

两种方法关注的信息并不完全相同。

几何尺寸检测主要反映罐道在检测时的实际位置、间距、平直度等状态，而应变监测更关注结构受力和变化过程。

如果希望了解某一区域是否正在发生持续变化，或者希望长期掌握井筒、罐道结构状态的发展趋势，可以将应变在线监测与现有几何检测、人工检查等方式结合使用。

6. 系统能够提前发现罐道变形风险吗？

连续应变监测的重要价值之一，就是发现结构状态的异常变化和发展趋势。

某些结构问题并不是突然形成的，而可能经历逐渐变化的过程。如果监测数据持续出现异常变化，可以作为需要重点检查的重要信号。

通过设置相应的预警条件，可以在异常进一步发展之前提醒管理人员关注相关区域，并结合现场检查判断是否需要采取维护或加固措施。

7. 系统可以监测突然发生的变形，也可以监测缓慢发展的变形吗？

连续在线监测可以记录不同时间尺度上的结构应变变化。

对于突然发生的明显变化，系统可以根据监测参数和报警条件及时发现；对于长期缓慢发展的变化，则可以通过历史数据和趋势分析观察其累积过程。

因此，相比只看某一次检测结果，长期连续数据更有利于判断某一区域的结构状态是否稳定，以及异常是否存在持续发展的趋势。

8. 罐笼正常运行产生的振动和受力会不会造成误报警？

矿井提升设备正常运行本身可能造成周期性的振动、受力和结构响应，因此实际监测不能简单理解为“应变发生变化就报警”。

系统需要结合罐道正常运行状态、设备运行规律以及长期监测数据，建立合理的正常变化范围和预警条件。

对于复杂工况，可以通过现场数据积累和参数调整，区分正常运行产生的变化与需要重点关注的异常结构变化。

9. 井筒温度变化会不会影响应变监测结果？

井筒环境温度变化可能对结构和传感器测量产生一定影响，因此在高精度应变监测中需要考虑温度因素。

实际项目应结合井筒环境、传感器布置方式和监测目标，对温度变化及其他环境因素进行分析，必要时采取相应的补偿或数据处理措施。

这样可以提高长期结构变化判断的可靠性。

10. 光纤光栅阵列传感器怎样安装在井筒和罐道上？

本方案采用将密集光纤光栅阵列应变传感器固定在井筒、罐道等被监测结构上的方式进行监测。citeturn0view0

具体安装位置、固定方式和传感器数量，需要根据井筒结构、罐道形式、重点风险区域、施工条件以及需要达到的监测效果进行设计。

安装过程中还需要考虑长期机械可靠性、线路保护以及井筒实际运行环境。

11. 已经投入运行的矿井可以增加罐道变形在线监测系统吗？

可以根据现有井筒结构、罐道形式和施工条件进行评估。

对于已经运行的矿井，需要首先了解井筒深度、罐道结构、提升系统运行方式、已有检测手段、可安装传感器的位置以及现场施工条件。

在不影响矿井正常安全运行的前提下，可以根据实际情况制定传感器安装、线路敷设和监测系统改造方案。

12. 井筒很深，需要安装多少个传感器？

没有一个适用于所有矿井的固定数量。

传感器数量和间距需要根据井筒深度、罐道结构、重点风险区域、需要达到的空间监测密度以及项目预算等因素确定。

本方案采用密集光纤光栅阵列进行监测，其目的就是通过增加沿井筒和罐道的监测位置，更完整地掌握不同区域的结构变化。citeturn0view0

实际项目应根据监测目标进行针对性设计，而不是简单追求传感器数量。

13. 井筒、罐道变形达到什么程度需要报警？

报警条件需要结合具体矿井、井筒结构、罐道形式、设计要求以及相关安全管理要求确定，不宜脱离实际工程设置统一的报警数值。

在实际监测中，除了关注某一时刻的应变值，还应关注变化速度、持续时间、不同位置之间的差异以及长期发展趋势。

可以根据项目要求设置不同级别的预警和报警条件，使管理人员能够根据异常程度采取相应措施。

14. 如何判断一次异常是短期波动还是罐道正在持续变形？

这正是连续在线监测相比单次检测具有价值的地方。

如果某一次数据出现变化，但随后恢复正常，可能需要结合设备运行状态和现场情况进一步分析；如果同一区域的监测数据长期偏离正常范围或者持续发展，则更值得重点关注。

通过保存历史监测数据，可以观察异常出现、持续和发展的全过程，为判断结构变化趋势提供依据。

15. 发现井筒或罐道异常后，系统能帮助维修人员做什么？

系统的主要作用不是代替维修人员直接判断结构是否需要更换，而是帮助管理人员更早发现异常，并确定需要重点检查的区域。

当系统发现某一位置出现异常应变或持续变化时，可以根据传感器位置提供异常区域参考。

维修和安全管理人员可以针对该区域进行现场检查、几何检测或其他进一步诊断，从而减少大范围无目标排查，提高维护工作的针对性。

16. 监测系统可以保存长期数据并分析变形趋势吗？

可以根据系统配置对监测数据进行持续记录和管理。

长期数据对于井筒和罐道结构安全尤其有价值，因为管理人员不仅需要知道“现在有没有异常”，还需要了解“这个位置过去是否发生过变化”“变化是否正在加快”。

通过对不同时间段的监测数据进行对比，可以辅助分析井筒、罐道结构状态的发展趋势，为检修和安全管理提供参考。

17. 光纤传感器用于煤矿井筒环境是否可靠？

井筒环境具有潮湿、机械振动、设备运行以及施工维护条件复杂等特点，因此传感器本身之外，安装固定方式、光纤线路保护和系统施工质量都非常重要。

实际项目需要根据井筒环境选择适合的传感器和保护结构，并合理设计固定、引线和线路防护方式。

对于长期运行项目，还需要考虑系统检查、线路状态监测以及必要的维护措施。

18. 如何判断我的矿井是否需要建设井筒、罐道变形在线监测系统？

可以首先评估井筒和罐道的使用年限、结构形式、提升系统运行情况、历史变形记录、现有检测方式以及重点安全风险。

如果矿井希望持续掌握井筒和罐道不同位置的结构变化、及时发现异常趋势，并将周期性检查进一步升级为连续在线监测，可以评估采用光纤光栅阵列应变监测方案。

方案设计前，建议提供井筒深度、井筒及罐道结构图、提升系统基本情况、重点监测位置、历史检测数据以及现有监测系统等资料，以便确定传感器布置、监测密度、报警策略和系统实施方案。
