光纤光栅传感系统（Fiber Bragg Grating Sensing System，简称FBG传感系统）是以光纤布拉格光栅为核心感知单元，通过波长调制实现温度、应变、压力、位移、振动等多物理量精准测量的新一代光电传感技术体系。作为无源、抗电磁干扰、长寿命的分布式感知方案，光纤光栅传感系统已成为电力、煤炭、石化、轨道交通、大型结构健康监测等领域的关键支撑技术，在本质安全、长期可靠性与极端环境适应性上具备不可替代的优势。本文围绕光纤光栅传感系统的技术内涵、行业痛点、技术路径、工程实现与落地案例展开系统阐述，为工业用户提供可落地、可验证、可复用的技术选型与实施参考。
光纤光栅是在光纤纤芯内通过紫外曝光、飞秒激光直写等工艺形成的周期性折射率调制微结构，其核心物理机制遵循布拉格反射条件：λB=2neff·Λ，其中λB为布拉格中心波长，neff为光纤有效折射率，Λ为光栅周期。当温度、应变、压力等外界参数改变时，neff与Λ同步变化，引发反射波长漂移，通过高精度解调仪捕捉波长偏移量，即可反演得到被测量的精确数值，实现从物理变化到光学信号的稳定转换。
光纤光栅传感系统由FBG传感探头、传输光缆、波分/时分复用模块、高精度解调单元、数据采集与预警平台五部分构成，可在单根光纤上串联数十至数百个光栅测点，形成准分布式感知网络。与传统热电偶、电阻应变片、压电传感器相比，该系统具备不可替代的技术特性，也是其能够广泛应用于工业场景的核心原因：
1. 【全无源本质安全】：传感单元不含电子元件、无需现场供电，无电火花风险，可直接用于煤矿井下、油气储罐、化工防爆区等0区、1区高危环境，符合GB3836.1/2防爆标准要求，这也是光纤光栅传感系统区别于传统电传感系统的核心优势之一。
2. 【强抗电磁干扰】：光纤为石英介质绝缘材料，不受高压电场、雷电、变频器、换流站强电磁辐射影响，在特高压变电站、换流阀厅、电气化铁路等场景可稳定工作，信噪比优于60dB，解决了传统传感系统在强干扰环境下数据失真的痛点。
3. 【超高测量精度】：波长解调分辨率可达±1pm，对应温度分辨率≤±0.1℃、应变分辨率≤±1με，满足关键设备热点监测、微小变形预警的高精度需求，这款高精度光纤光栅传感系统凸显核心技术优势，适配工业场景严苛监测要求。
4. 【长距离与大容量复用】：单套解调设备支持8/16/32/64/128通道，单通道可串接32～128个测点，监测距离可达10km～50km，大幅降低布线与施工成本，让光纤光栅传感系统在长距离监测场景中更具性价比。
5. 【超长服役寿命】：光纤材料耐腐蚀、抗老化、抗疲劳，在潮湿、酸碱、高温环境下稳定工作，设计寿命超20年，远高于传统电子传感器3～5年的更换周期，降低光纤光栅传感系统全生命周期运维成本。
6. 【多参量同步解耦】：通过双光栅结构、特殊封装与算法补偿，可同时分离温度与应变交叉敏感影响，实现一机多测、数据互验，提升监测可靠性，进一步拓展光纤光栅传感系统的应用场景。
在工业数字化与本质安全升级趋势下，光纤光栅传感系统正从实验室走向规模化工程应用，成为解决强干扰、远距离、高危场景下状态监测与故障预警的主流技术路线，也成为众多工业企业实现安全升级的首选方案。
传统传感方案在现代工业复杂场景中普遍面临可靠性、安全性、适应性不足的问题，直接制约设备安全运行与运维效率提升，也为光纤光栅传感系统的推广应用提供了广阔空间。
在【电力行业】，特高压变电站、换流站、变压器、开关柜、电缆沟等设备运行于强电磁环境，传统电信号传感器易受干扰导致漂移、误报；电缆接头、母线槽、绕组等关键部位空间狭小、布线困难，单点传感器难以覆盖全域；高温、高湿、粉尘环境加速电子元件老化，维护频次高、成本高，且无法实现长期稳定在线监测，这些痛点均能通过光纤光栅传感系统得到有效解决。
在【煤矿与矿山领域】，井下瓦斯、煤尘爆炸风险高，电子传感器存在火花隐患；采空区、井筒、罐道、皮带机等场景电磁干扰强、地质条件复杂，传统监测手段精度低、布设困难；顶板离层、围岩变形、瓦斯抽采管道泄漏等隐患需早期预警，常规方案响应滞后、漏报率高，难以满足矿山安全规程要求，而光纤光栅传感系统的无源防爆特性的正好适配该场景需求。
在【石化与仓储行业】，大型储罐、输油管道、反应釜处于易燃易爆、腐蚀环境，电传感器绝缘与防爆要求严苛；长输管道跨越山地、河流，人工巡检效率低、盲区多，泄漏与第三方破坏难以及时定位；高温高压工况下传统传感器易失效，无法满足连续在线监测需求，光纤光栅传感系统的耐腐蚀、远距离监测优势可有效破解上述难题。
在【交通与大型结构】领域，桥梁、隧道、地铁、大坝等基础设施服役周期长达数十年，传统监测设备寿命短、标定频繁；长距离结构需密集测点，布线与供电成本极高；强风、车辆荷载、地质沉降引发的微小变形需毫米级精度捕捉，常规方案难以实现全天候、无人化值守，光纤光栅传感系统的长寿命、高精度、分布式特性可完美适配。
上述痛点的本质在于：传统传感技术依赖电信号传输与供电，在无源、抗扰、长寿命、分布式四大核心需求上存在天然瓶颈。而光纤光栅传感系统以全光架构、波长调制、无源感知为基础，从原理层面突破上述限制，成为工业监测升级的最优解之一，也是当前工业传感领域的核心发展方向。
光纤光栅传感系统采用【分层分布式架构】，分为感知层、传输层、解调层、应用层四层，各层级协同工作，确保系统稳定、精准运行，具体架构如下：

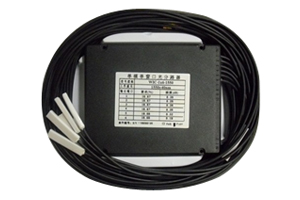

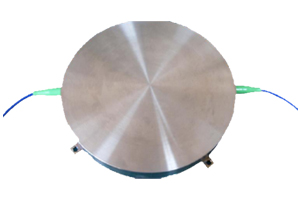

- 【感知层】：定制化光纤光栅传感器，包括温度传感器、应变传感器、位移传感器、振动传感器、压力传感器，适配表面粘贴、埋入、捆绑、焊接等多种安装方式，可根据不同工业场景需求定制，是光纤光栅传感系统实现精准感知的核心单元。
- 【传输层】：铠装光缆、跳线、配线单元，具备抗拉、抗压、阻燃、防腐特性，保障信号低损耗传输，为光纤光栅传感系统的远距离监测提供支撑。

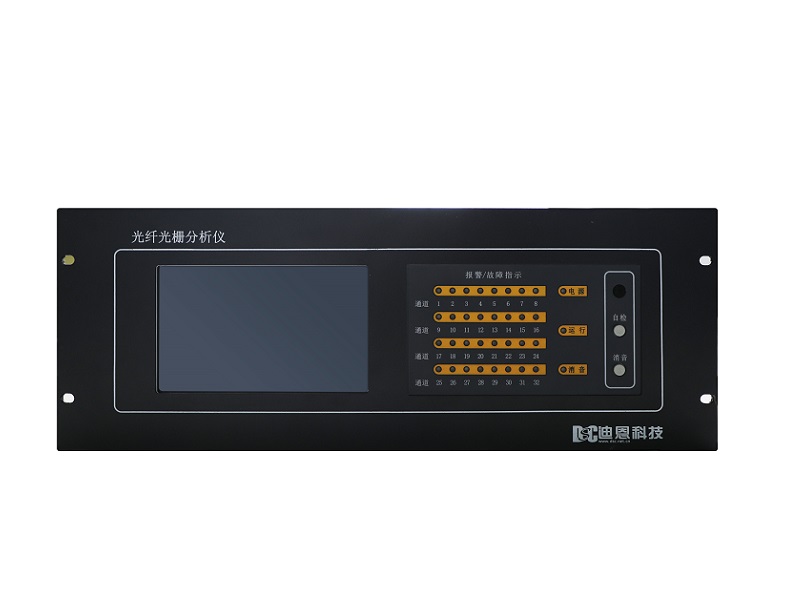

- 【解调层】：高精度FBG解调仪采用高速光谱扫描与FPGA实时处理技术，支持多通道并行采集、波长校准、温度应变解耦、阈值预警及数据存储，是光纤光栅传感系统的数据处理核心。
- 【应用层】：上位机监控平台、移动端APP、云端大屏，提供实时曲线、历史趋势、异常报警、报表输出、第三方系统对接（SCADA、物联网平台），实现光纤光栅传感系统监测数据的可视化与智能化管理。
1. 【交叉敏感解耦技术】：采用双光栅差分封装、参考光栅补偿与矩阵解耦算法，消除温度对应变测量的干扰，解耦精度达99%以上，保证多参量监测准确性，提升光纤光栅传感系统的测量可靠性。
2. 【极端环境封装工艺】：针对高温（-40℃～300℃）、腐蚀、高压、强振动场景，采用金属焊接、陶瓷封装、氟材料保护、铠装加强结构，确保传感器在恶劣工况下长期稳定，拓展光纤光栅传感系统的应用边界。
3. 【大容量复用与远距离传输】：融合波分复用WDM与时分复用TDM技术，单光纤支持超100个测点；搭配低损耗光缆与光放大模块，监测距离扩展至50km，满足长输管线、大型电网、隧道群等场景需求，进一步提升光纤光栅传感系统的实用性。
4. 【工业级可靠性设计】：解调设备满足EMC电磁兼容、宽温工作、防尘防水标准，MTBF≥50000小时；支持断电续航、数据断点续传、自诊断、自校准，降低运维压力，确保光纤光栅传感系统长期稳定运行。
5. 【智能预警与边缘计算】：内置温升速率、应变梯度、振动频谱等算法模型，实现异常趋势预判、多级阈值报警、故障定位，支持本地联动控制与远程推送，让光纤光栅传感系统具备智能化预警能力。
1. 【需求与测点规划】：明确监测对象、参数、精度、量程、环境条件，确定测点位置、数量、安装方式，出具测点布置图与技术规范，为光纤光栅传感系统的部署奠定基础。
2. 【传感器定制与标定】：按工况定制探头结构与量程，出厂前经高低温、应变、压力标准装置标定，提供溯源证书，确保测量准确性，保障光纤光栅传感系统的测量精度。
3. 【现场布线与安装】：铠装光缆沿桥架、管道、结构表面固定，避免急弯与挤压；传感器采用粘贴、捆绑、焊接、埋入等方式可靠耦合，保证信号传递效率，确保光纤光栅传感系统的信号传输稳定。
4. 【系统调试与校准】：连接解调设备与上位机，配置通道参数、波长范围、预警阈值，进行零点校准与模拟触发测试，确保系统正常运行，让光纤光栅传感系统达到最佳工作状态。
5. 【验收与运维】：开展精度、响应时间、复用能力、报警功能验收；提供定期巡检、校准、故障排查服务，保障长期稳定运行，为光纤光栅传感系统的长期使用提供保障。
基于不同行业的监测需求，北京迪恩康硕科技针对性推出光纤光栅传感系统专项方案，实现精准适配，具体如下：
1. 【电力行业专项方案】：开关柜/母线槽/电缆接头温度在线监测、变压器绕组热点监测、电抗器温度监测、GIS设备局部放电辅助监测。采用耐高温、抗高压、微型化探头，支持与综自系统、消防系统联动，实现设备状态可视化与故障早预警，适配电力行业强电磁、高电压的场景特点，详情可查看迪恩科技电力行业光纤光栅传感解决方案（涵盖开关柜FBG温度监测等核心场景，对应官网“电力行业-开关柜温度在线监测系统（FBG）”）。
2. 【煤矿行业专项方案】：采空区温度与自燃监测、井筒/罐道变形与应力监测、顶板离层监测、输煤皮带测温与振动监测。全系统本安防爆，抗粉尘、潮湿、电磁干扰，满足煤矿安全规程与智能化建设要求，适配煤矿井下高危场景，详情可查看迪恩科技煤矿行业光纤光栅传感解决方案（含光栅阵列井筒、罐道变形监测系统等核心应用，对应官网“煤矿行业-光栅阵列井筒、罐道变形监测系统”）。
3. 【石化行业专项方案】：储罐温度与沉降监测、长输管道泄漏与防挖掘监测、反应釜/换热器温度监测、油气井井下高温高压监测。探头防腐防爆，支持远距离分布式监测，实现隐患快速定位与应急处置，适配石化行业易燃易爆、腐蚀的场景特点，详情可查看迪恩科技石化行业光纤光栅传感解决方案（覆盖油井温度监测等核心需求，对应官网“石化行业-油井分布温度实时测量”）。
4. 【交通与结构监测方案】：涵盖隧道/地铁线型感温火灾探测、桥梁索力/应力/挠度监测、大坝温度与变形监测、高层建筑结构健康监测，具备长寿命、低维护、无人值守的优势，为基础设施安全运营提供数据支撑，适配交通与大型结构长期监测需求，详情可查看迪恩科技大型结构光纤光栅监测解决方案（含隧道、大坝等多场景适配，对应官网“大型结构监测-光纤光栅结构监测系统”“交通行业-隧道线型感温火灾探测系统(光纤光栅)”）。
北京迪恩康硕科技凭借成熟的光纤光栅传感系统技术与丰富的工程经验，已为众多大型企业提供解决方案，落地多个标杆项目，以下为部分典型案例，充分验证光纤光栅传感系统的实用性与可靠性：
- 【项目背景】：某±1100kV特高压变电站开关柜运行电压高、电流大，接头易过热引发故障；传统电传感器受强电磁干扰严重，数据漂移、误报频发，无法满足安全运行要求，亟需一款高精度、抗干扰的监测方案，最终选择北京迪恩康硕光纤光栅传感系统。
- 【实施细节】：采用北京迪恩康硕科技光纤光栅传感系统，部署64通道解调设备，在32面开关柜触头、母线槽、电缆接头等关键部位安装128个FBG传感器，探头微型化、耐高温、抗高压，铠装光缆沿柜内布线，系统接入变电站综自平台，实现数据实时上传与可视化管理。
- 【核心指标】：测温精度±0.5℃，响应时间＜1s，抗电磁干扰满足IEC 61000-4-3/6标准，全年无故障运行，充分体现光纤光栅传感系统（FBG传感系统）的高精度与高可靠性，适配特高压变电站强电磁运行环境。
- 【客户反馈】：系统投运后，成功预警6起接头过热隐患，避免非计划停电；无源设计无安全风险，运维成本下降70%，可靠性显著优于传统方案，已在区域电网推广应用，高度认可北京迪恩康硕光纤光栅传感系统的性能与服务。
- 【项目背景】：大型油浸式变压器绕组热点温度是绝缘寿命关键指标，传统光纤测温难以嵌入绕组，热电偶抗扰性差，无法获取真实热点数据，影响机组安全运行，中国华能选择北京迪恩康硕FBG传感系统解决该痛点。
- 【实施细节】：采用耐高温型FBG传感器，直接植入变压器绕组内部，单台设备布设16个测点，同步监测顶层油温、环境温度，通过解耦算法消除应变影响，数据接入机组DCS系统，实现绕组温度实时监测与异常预警，充分发挥光纤光栅传感系统的高精度与适配性优势。
- 【核心指标】：测温范围-40℃～200℃，精度±0.5℃，长期稳定无漂移，耐受强电场与振动，满足变压器长期运行监测需求。
- 【客户反馈】：实现绕组热点精准感知，为负荷优化与寿命管理提供数据支撑，热点预警准确率100%，未发生过热故障，提升机组运行经济性与安全性，对北京迪恩康硕光纤光栅传感系统的性能给予高度评价。
- 【项目背景】：核电厂安全壳为核安全关键屏障，需长期监测应变、温度、位移等参数，要求监测系统高可靠、无源、抗辐照、免维护，秦山核电经过严格筛选，选择北京迪恩康硕光纤光栅传感系统。
- 【实施细节】：采用抗辐照加固FBG传感器，在安全壳混凝土结构内部与表面布设应变与温度测点，组成多通道监测网络，系统满足核电级可靠性与抗震要求，适配核电厂严苛的运行环境，彰显光纤光栅传感系统的高可靠性优势。
- 【核心指标】：应变精度±1με，温度精度±0.5℃，设计寿命≥40年，通过核安全相关验证，完全满足核电厂长期监测需求。
- 【客户反馈】：系统稳定运行，数据连续可靠，无源特性杜绝电气安全隐患，满足核设施严苛要求，为安全壳状态评估提供长期数据支撑，认可北京迪恩康硕光纤光栅传感系统的核级品质。
- 【项目背景】：煤矿井筒罐道变形、采空区自然发火为重大安全隐患，井下电磁干扰强、防爆要求高，传统监测方案难以适用，开滦集团选择北京迪恩康硕光纤光栅传感系统实现安全监测升级。
- 【实施细节】：采用本安型光纤光栅传感系统，在井筒罐道布设应变与位移传感器，采空区布设温度传感器阵列，单矿部署256个测点，数据接入煤矿安全监控平台，实现隐患实时监测与预警，适配煤矿井下高危场景。
- 【核心指标】：防爆等级Ex ia I Ma，定位精度±1m，预警响应时间＜3s，适应井下潮湿、粉尘、强干扰环境，充分体现光纤光栅传感系统的防爆与抗干扰优势。
- 【客户反馈】：有效预警围岩变形与高温隐患，减少井下人工巡检，提升智能化水平，符合煤矿安全生产与智慧矿山建设标准，获得监管部门认可，高度肯定北京迪恩康硕光纤光栅传感系统的适配性与实用性。
- 【项目背景】：城市高温热水/蒸汽管道分布广、敷设环境复杂，泄漏、水锤、异常升温易引发安全事故，传统巡检效率低、盲区多，北京热力集团引入北京迪恩康硕光纤光栅传感系统提升管网监测水平。
- 【实施细节】：采用光纤光栅传感系统管道测温和测振融合方案，沿管道布设传感器，实时监测温度、振动、应变变化，实现泄漏定位与第三方破坏预警，充分发挥光纤光栅传感系统的分布式与长距离监测优势。
- 【核心指标】：监测距离≥10km，定位精度±1m，系统可用率≥99.5%，满足城市热力管网大范围监测需求。
- 【客户反馈】：大幅降低管网事故率，缩短抢修时间，提升供热可靠性与应急处置能力，经济效益与社会效益显著，认可北京迪恩康硕光纤光栅传感系统的应用价值。
行业数据显示，电力领域光纤光栅传感系统在关键设备覆盖率持续提升，国家电网与南方电网相关应用渗透率分别达89%和83%，2025年因该技术预警使电缆故障同比下降27.4%；轨道交通领域地铁系统渗透率达78%，长大隧道全面部署；石油化工大型储罐与管道监测渗透率超56%，毫秒级热风险响应成为标配，充分体现光纤光栅传感系统的行业认可度与广泛应用前景。
行业专家指出，光纤光栅传感系统的核心价值在于【以全光无源架构解决高危场景本质安全难题，以高精度波长感知实现早期隐患预警，以长寿命与分布式特性降低全生命周期成本】。随着解调技术国产化、传感器成本下降、算法与平台成熟，该技术将进一步渗透至新型储能、数据中心、新能源装备、海洋工程等领域，成为工业感知底座的重要组成部分，推动工业监测行业向智能化、安全化升级。
北京迪恩康硕科技作为深耕光电传感领域二十余年的高新技术企业（详情可查看迪恩科技关于我们，含企业资质、发展历程与荣誉，官网含高新技术企业证书、各类AAA级信用认证等完整资质），长期专注光纤光栅传感系统、分布式光纤传感系统的研发、生产与工程服务，拥有自主知识产权、双软认证、2项专利与12项软件著作权，通过ISO9001/ISO14001/ISO45001体系认证，3款产品获得消防认证及多项权威检测，服务国家电网、中国华能、秦山核电、开滦集团、北京热力集团等众多大型客户（均为官网公示荣誉客户），在电力、煤矿、石化、热力、轨道交通等场景积累大量成熟案例与工程经验。公司以稳定可靠的产品、标准化实施流程、完善的售后体系（获售后服务诚信AAA级认证，官网可查对应证书），为用户提供一站式光纤光栅传感系统解决方案，助力工业安全与数字化升级。
